Applications
- Bonneville T100 toutes versions 2017+
- Bonneville T120 toutes versions 2016+
Description

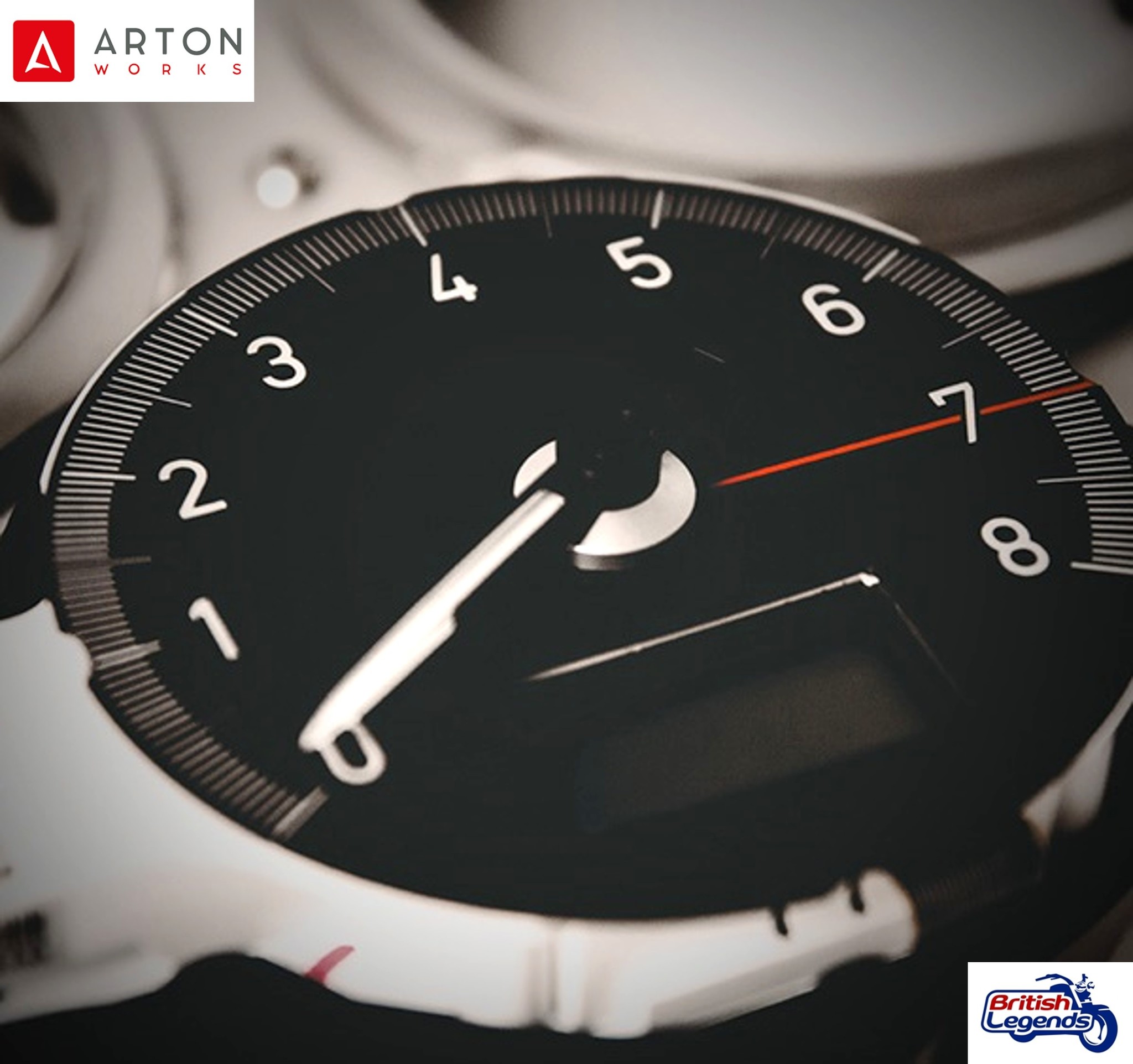

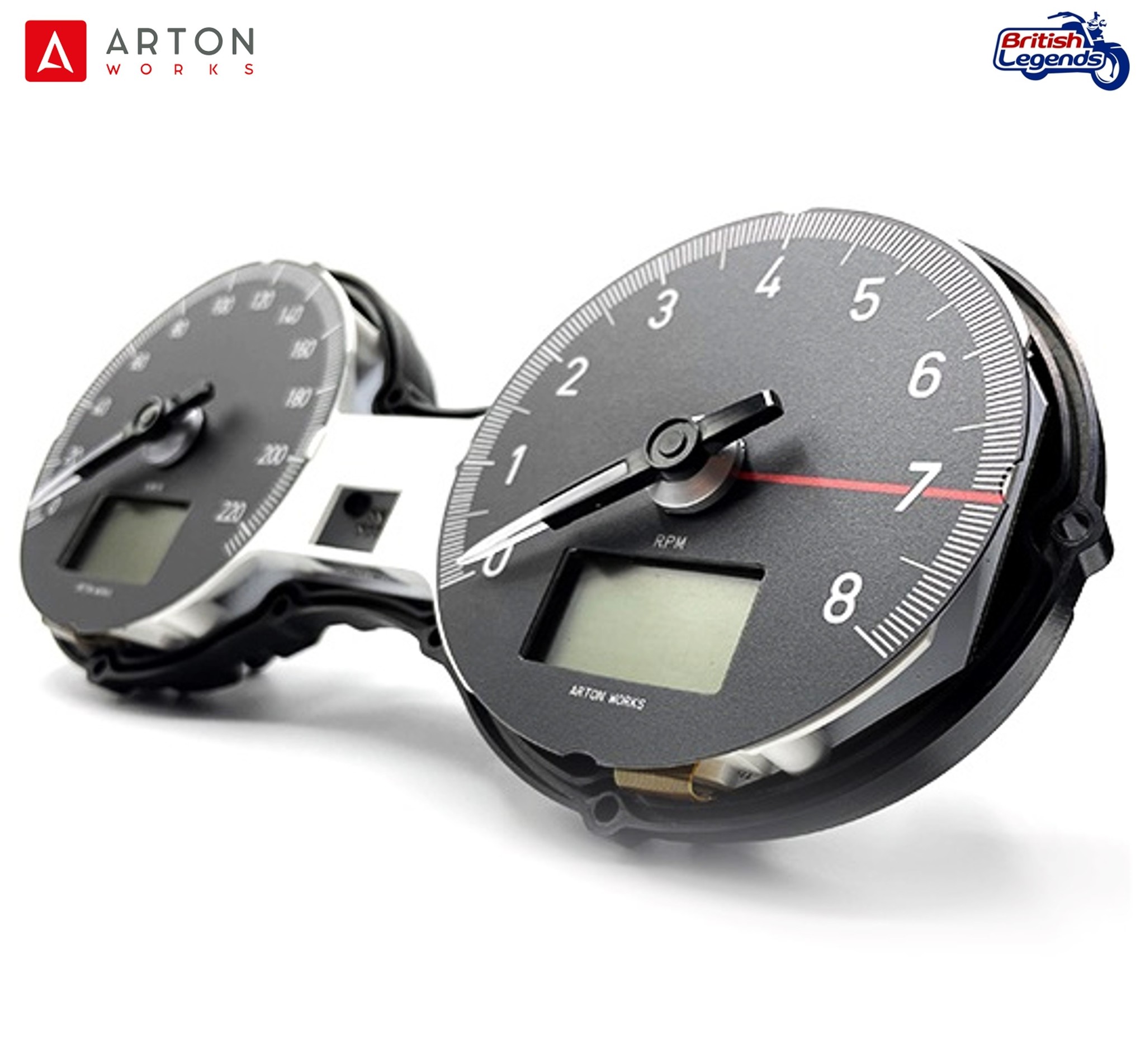

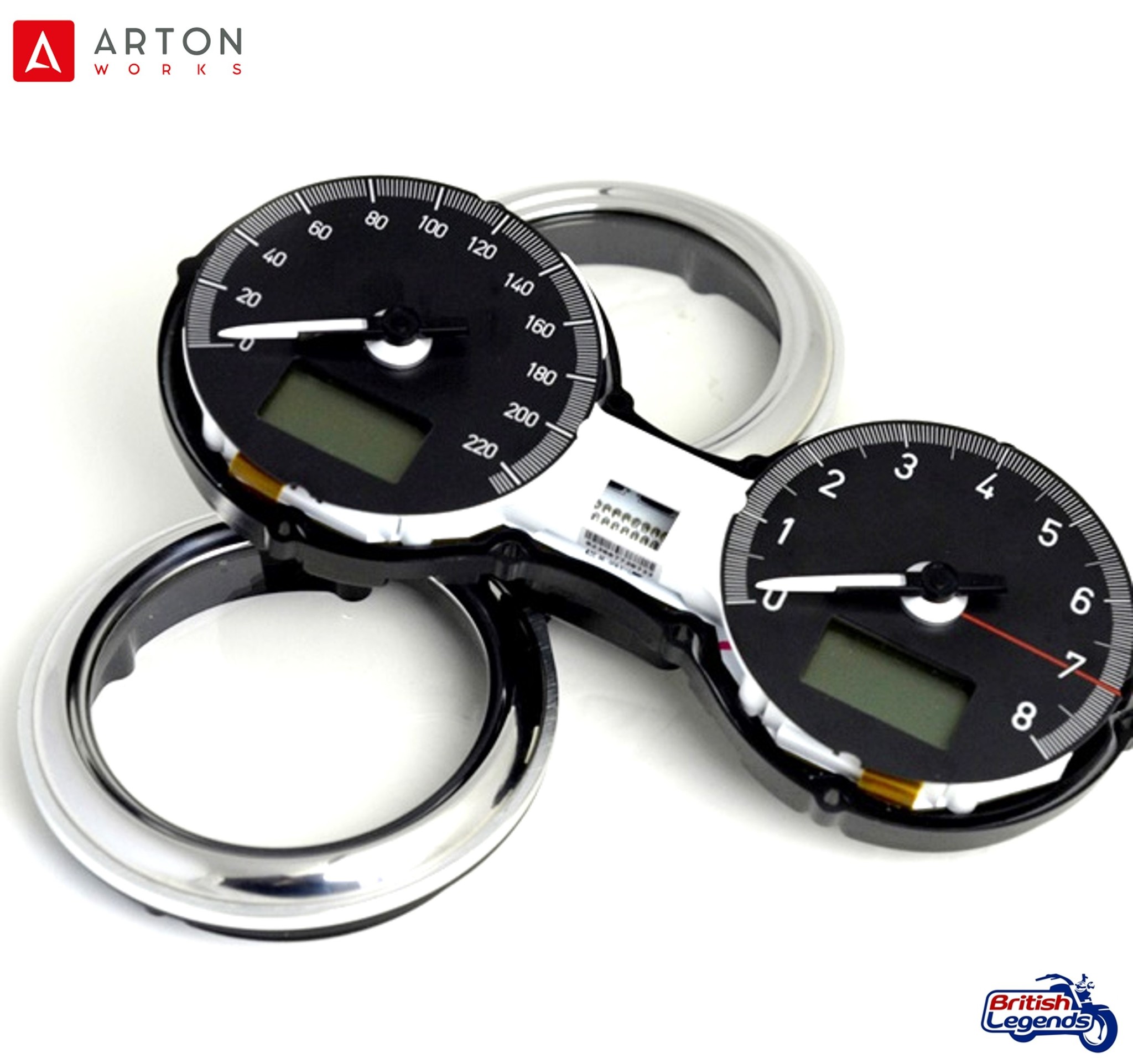

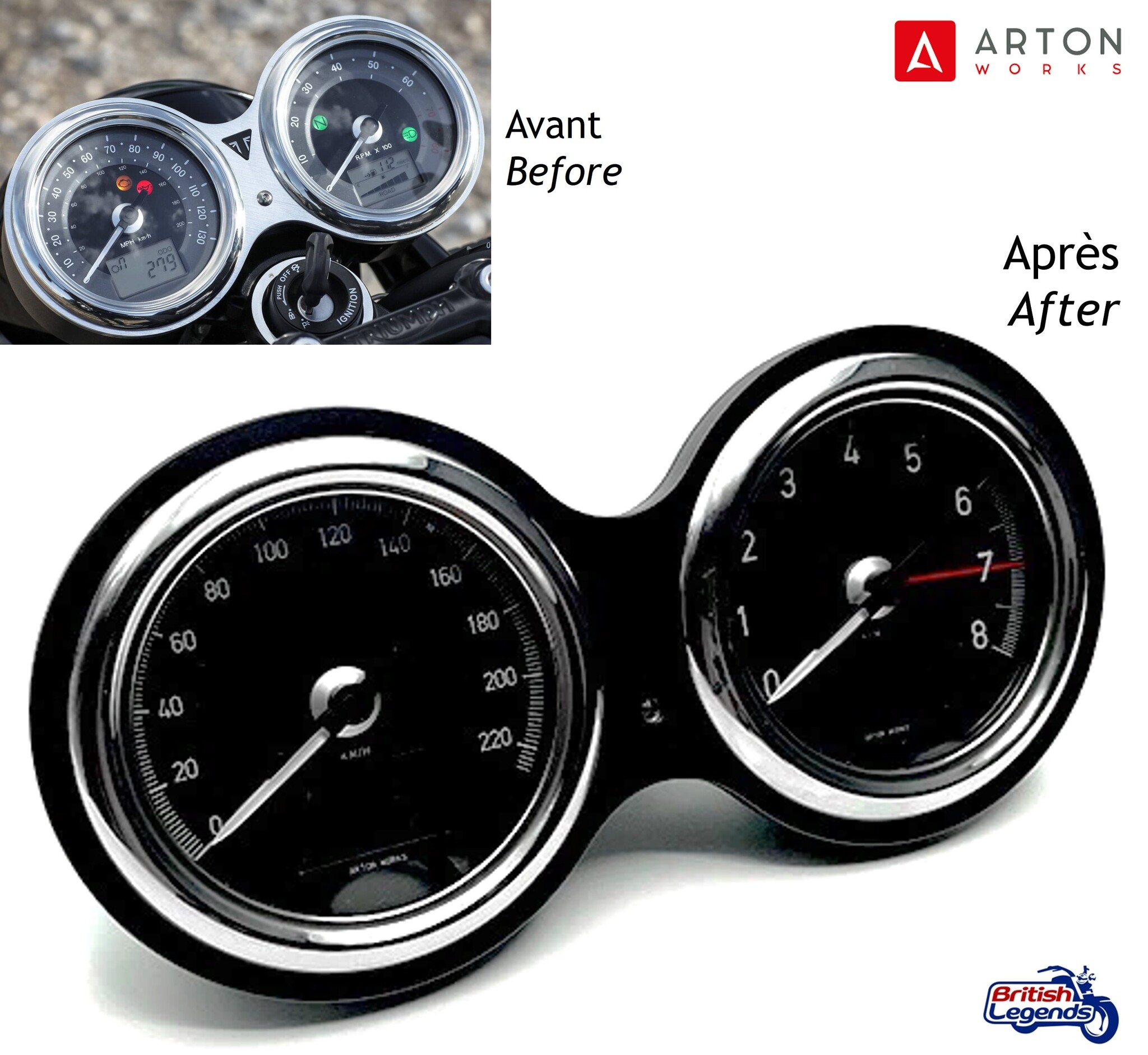

Faces de compteurs de remplacement pour un véritable look vintage-sportif.
12 month warranty.
Traduction de la notice
ÉTAPE 1
1. Débrancher la batterie : déconnecter le Négatif (Noir) puis le positif (rouge).
2. Retirer les 4 vis du couvercle des instruments (Remontage : Couple de serrage 4,5 Nm).
ÉTAPE 2
Retirer le connecteur électrique du tableau de bord.
ÉTAPE 3
Retirer les 3 vis qui maintiennent le tableau de bord au support (Remontage : Couple de serrage 3 Nm).
ÉTAPE 4
Placer le bloc-instrument sur une surface molle, retirer les 10 vis cerclées en vert.
ÉTAPE 5
Retirer les aiguilles. C'est une opération délicate, afin d'éviter les dommages, les soulever avec précaution (avec l'aide de vos ongles ou de 2 cuillères à café). Prendre son temps, sans précipitation.
ÉTAPE 6
Retirer les disques. Avec l'aide d'une fine lame en plastique (ou carte de crédit) soigneusement et lentement retirer le double-face qui maintient le disque à sa base. Une fois l'autocollant retiré, tourner légèrement le disque en position de déverrouillage et puis tirer pour le libérer.
ÉTAPE 7
Aligner les disques avec le centre du tableau de bord puis les tourner légèrement jusqu'à ce qu'ils soient alignés sur les blocs latéraux.
ÉTAPE 8
Remettre doucement les aiguilles (seulement quelques millimètres) sans les pousser complètement vers le bas afin de pouvoir les ajuster ensuite.
ÉTAPE 9
Tourner l'aiguille dans le sens antihoraire jusqu'à ce qu'elle soit alignée avec le point initial des graphiques. Au cas où elle ne serait pas alignée correctement, répéter l'opération en faisant une rotation complète (360°).
ÉTAPE 10
Finir d'enfoncer les aiguilles vers les disques, en s'assurant qu'elles peuvent tourner
librement. Si nécessaire, re-aligner délicatement les aiguilles à la position ZÉRO.
ÉTAPE 11
Remontage : tout remettre soigneusement en place en serrant les vis aux couples indiqués aux étapes 4 et 3, brancher le connecteur électrique au tableau de bord (étape 2) et enfin rebrancher les câbles de la batterie (câble positif ROUGE en premier).
