Comment monter un arrière "sans garde-boue"

Comment monter un arrière "sans garde-boue"

Nous vendons un kit "prêt à monter" pour un arrière court "sans garde-boue" sur Triumph Bonneville Thruxton ou Scrambler. Le montage est tout simple, cet article vous montre comment faire !

Montage du passage de roue

Ces instructions sont conçues pour correspondre à notre kit référence KIT001. Le montage d'autres kits similaires suit le même principe mais les détails peuvent être différents.


1 - Démonter la selle (2 vis btr à l’arrière)

2 - Débrancher la batterie puis déconnecter le faisceau qui va au feu arrière.

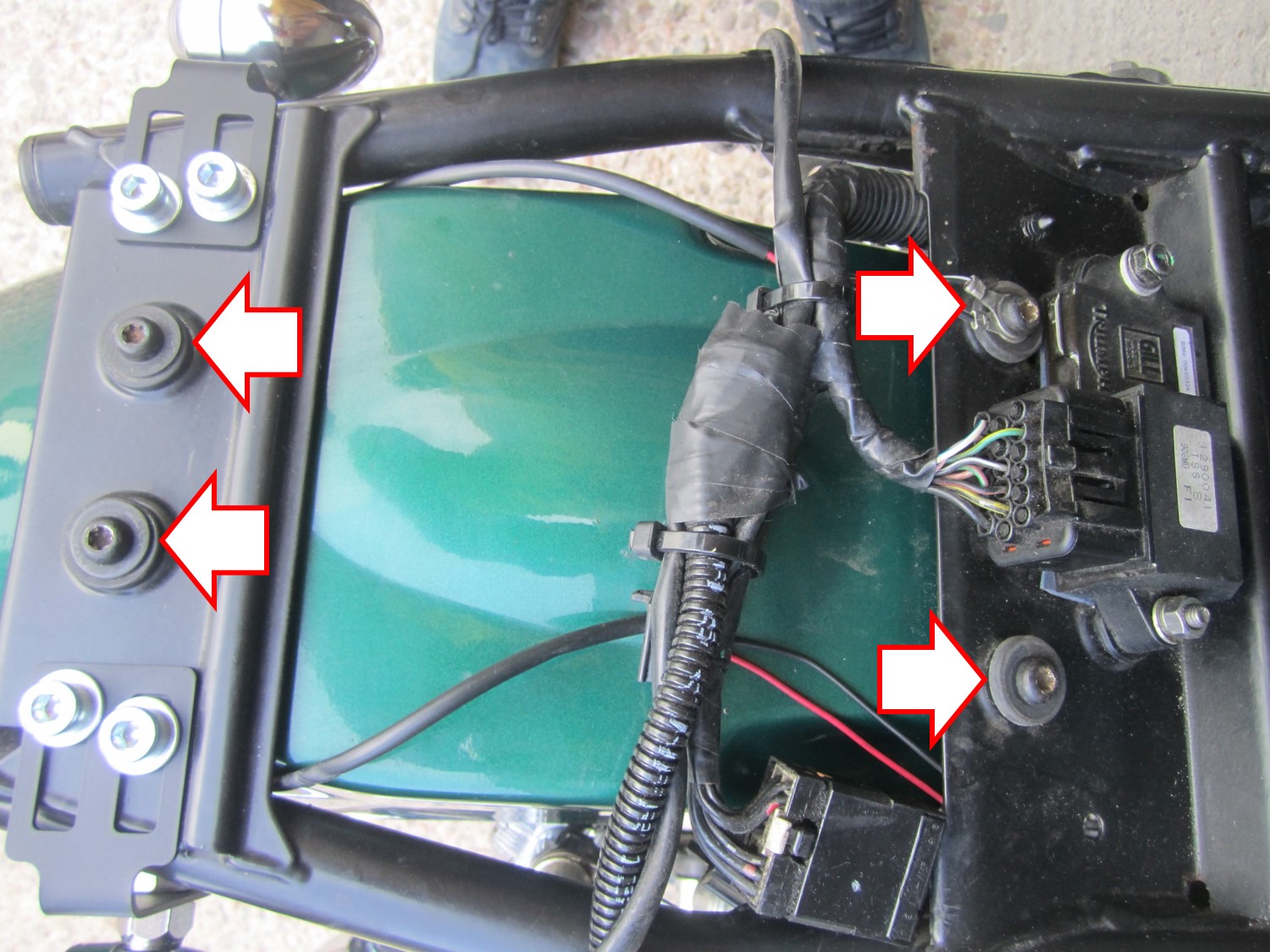

3 - Démonter le garde-boue de la moto : défaire les 4 vis torx par le dessus (voir photo), faire glisser le garde-boue vers le bas et vers l’arrière.



4 - Présenter le passage de roue. Il se fixe sur les mêmes trous de fixation que le garde-boue, à l’aide des vis fournies et de 4 entretoises :

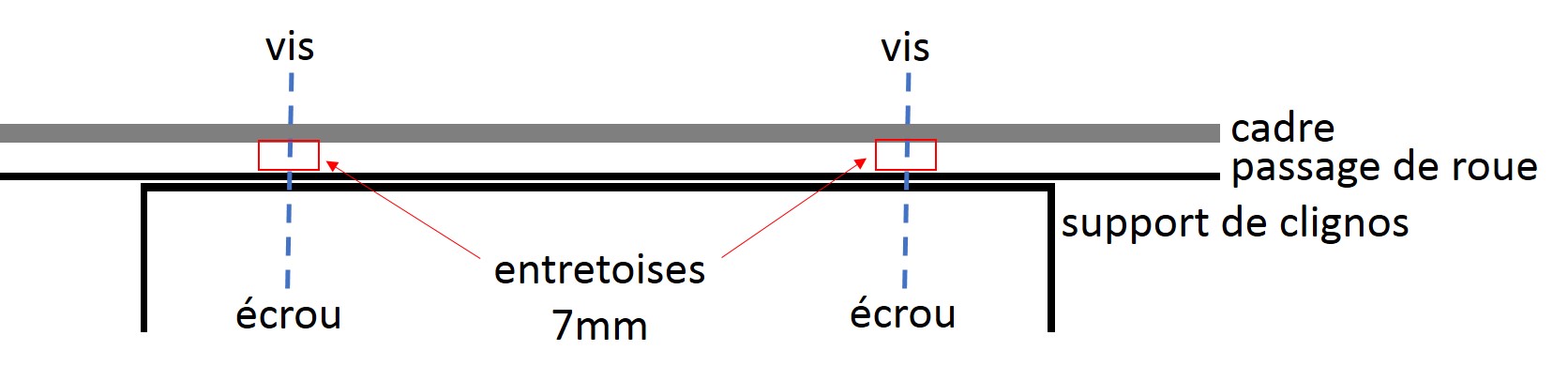

- deux entretoises de 7mm sur les points de fixation arrière
- deux entretoises de 12mm à l’avant

Les entretoises viennent entre le cadre et la tôle du passage de roue.


5 - Le support de clignotants se monte sous le passage de roue, sur les vis de fixation de celui-ci. Selon la position des clignotants :

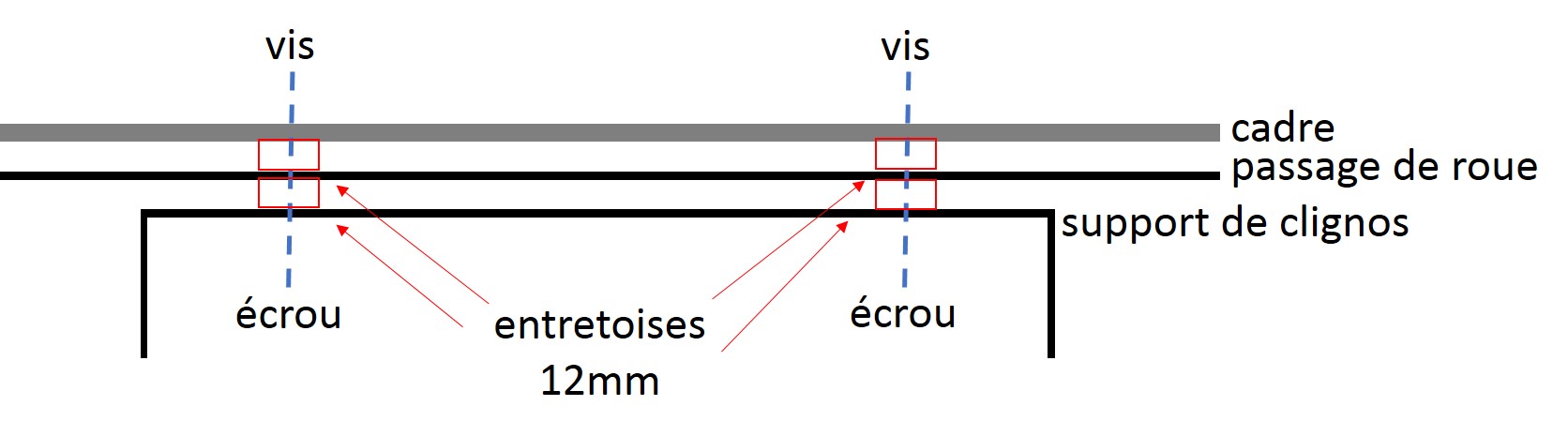

- A l’avant (clignotants vers les amortisseurs) : intercaler des entretoises de 12mm entre le passage de roue et le support des clignotants.
- A l’arrière (clignotants vers le feu arrière) : pas besoin d’entretoises, le support des clignotants se monte directement contre le passage de roue.


6 - Commencer par monter les écrous nylstop sans les serrer. Si vous avez pris l’option d’ajouter un feu, les clignotants et le faisceau au moment de votre commande :

- Monter le feu sur le passage de roue et les clignotants sur leur support

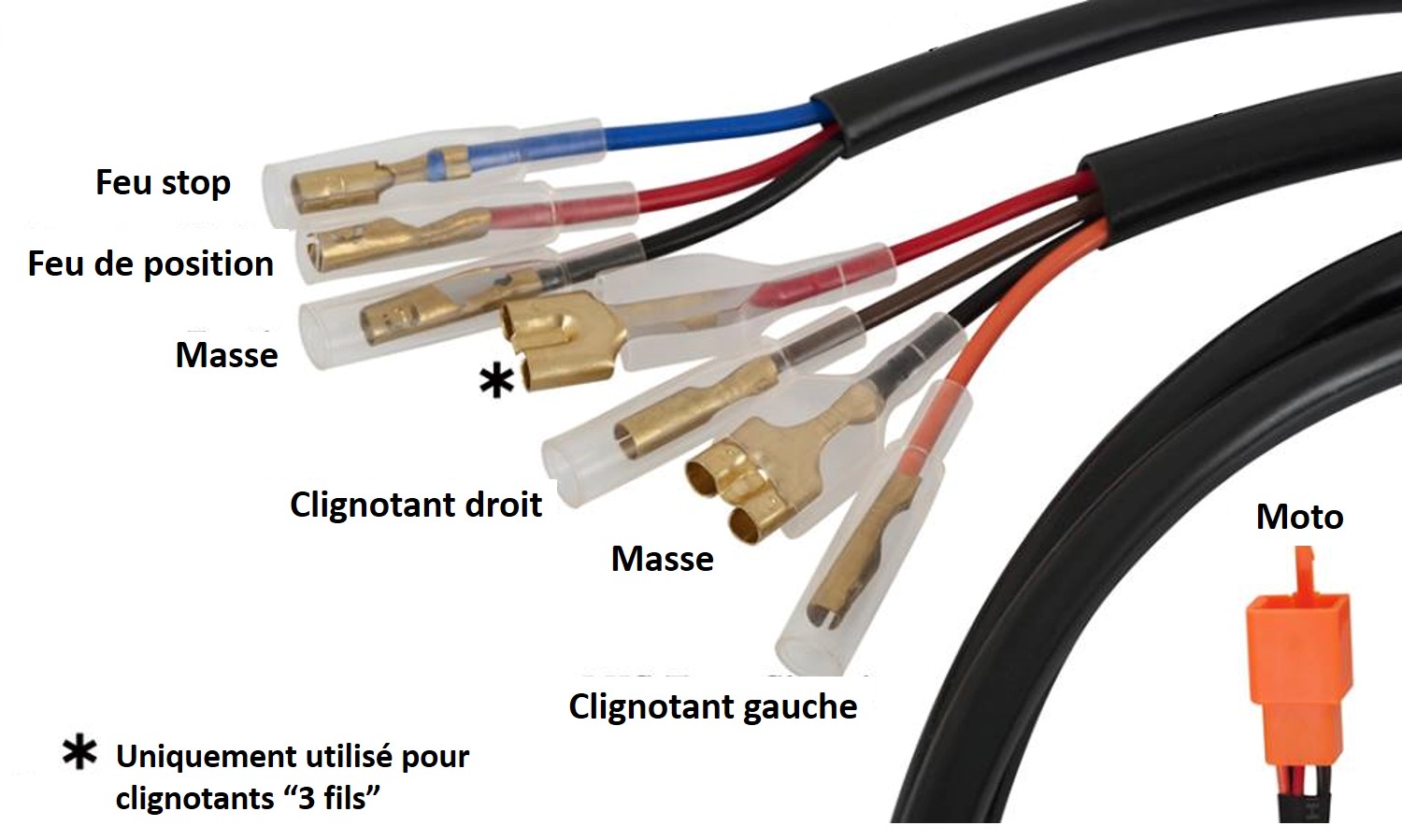

- Connecter le faisceau au feu et aux clignotants et faire remonter le faisceau vers le connecteur de la moto

- Vérifier que le faisceau ne soit pas en tension, et qu’il ne risque pas d’être pincé au moment du serrage
- Reconnecter la batterie et vérifier le fonctionnement des éclairages.

7 - Une fois l’ensemble en place et vérifié, serrer les 4 écrous nylstop sur la moto.
